BCK搪孔系统 - ACK 搪孔刀杆 + BCK 精搪头HSK 系列

在线咨询

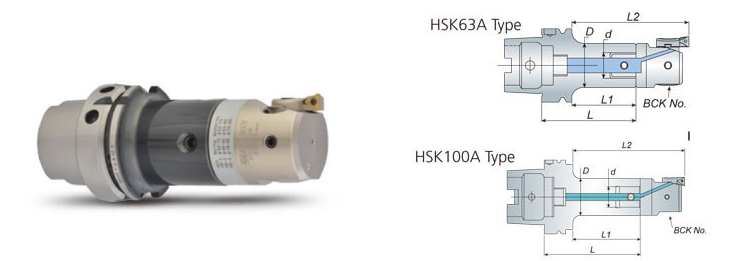

BCK搪孔系统 - ACK 搪孔刀杆 + BCK 精搪头-1.jpg

特性

规格

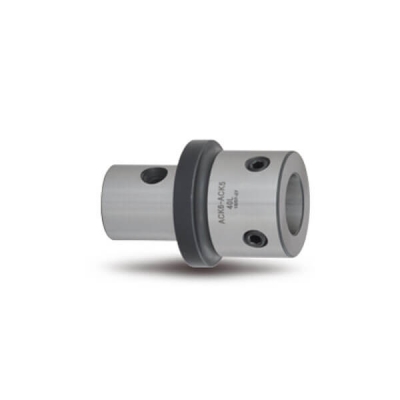

相关配件

BCK20 ~ BCK100 其搪孔范围为 : 20mm ~ 203mm

标准刀杆皆具中心出水功能

搪刀头和刀片皆为另购品

型号	D	d	L	L1	L2	BCK No.	搪孔范围	重量(kg)
HSK63A ACK1-080	19	11	80	54	86.5	BCK20	20~36	0.81
HSK63A ACK2-090	24	14	90	64	99.5	BCK25	25~47	0.87
HSK63A ACK3-100	31	18	100	74	114	BCK32	32~60	1.07
HSK63A ACK3-130	31	18	130	104	144	BCK32	32~60	1.30
HSK63A ACK4-090	39	22	90	64	111	BCK41	41~74	1.18
HSK63A ACK4-120	39	22	120	94	141	BCK41	41~74	1.50
HSK63A ACK5-080	50	28	80	54	111	BCK53	53~95	1.10
HSK63A ACK5-110	50	28	110	84	141	BCK53	53~95	1.80
HSK63A ACK6-065	64	36	65	39	110	BCK68 BCK100	68~150 100~203	1.20
HSK63A ACK6-080	64	36	80	54	125			1.50
HSK63A ACK6-110	64	36	110	84	155			2.30
HSK100A ACK1-105	19	11	105	42.5	75	BCK20	20~36	2.50
HSK100A ACK2-115	24	14	115	71.5	107	BCK25	25~47	2.60
HSK100A ACK3-125	31	18	125	82	122	BCK32	32~60	2.80
HSK100A ACK4-120	39	22	120	77	124	BCK41	41~74	3.00
HSK100A ACK4-180	39	22	180	137	184	BCK41	41~74	3.50
HSK100A ACK5-110	50	28	110	67	124	BCK53	53~95	3.30
HSK100A ACK5-185	50	28	185	142	199			4.40
HSK100A ACK5-230	50	28	230	187	244			5.00
HSK100A ACK6-095	64	36	95	52	123	BCK68 BCK100	68~150 100~203	3.40
HSK100A ACK6-170	64	36	185	128	199			5.30
HSK100A ACK6-230	64	36	230	187	258			3.70

Unit: mm
