ADAPTER ACK 缩径接杆 + BCK 精搪头BT / NT 系列

在线咨询

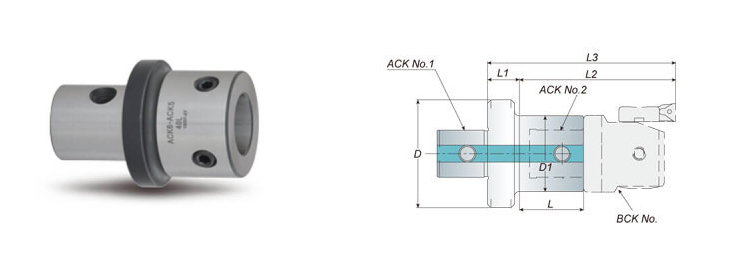

ADAPTER ACK 缩径接杆 + BCK 精搪头-1.jpg

特性

规格

相关配件

中心出水设计

L2( 有效加工深 ) & L3 为装上搪头之参考值

型号	ACK No.1	ACK No.2	D	D1	L	L1	L2	L3	BCK No.	重量 (kg)
ACK2-ACK1-22	ACK2	ACK1	24	19	100	65	55	68.5	BCK20	0.10
ACK3-ACK1-27	ACK3	ACK1	31	19	125	90	60	73	BCK20	0.14
ACK3-ACK2-24	ACK3	ACK2	31	24	150	115	60	70	BCK25	0.16
ACK4-ACK1-42	ACK4	ACK1	39	19	175	140	75	90	BCK20	0.25
ACK4-ACK2-39	ACK4	ACK2	39	24	200	165	75	87	BCK25	0.28
ACK4-ACK3-35	ACK4	ACK3	39	31	225	190	75	87	BCK32	0.32
ACK5-ACK1-37	ACK5	ACK1	50	19	250	215	70	90	BCK20	0.38
ACK5-ACK2-34	ACK5	ACK2	50	24	275	240	70	87	BCK25	0.40
ACK5-ACK2-64	ACK5	ACK2	50	24	300	265	100	117	BCK25	0.51
ACK5-ACK3-30	ACK5	ACK3	50	31	350	315	70	87	BCK32	0.54
ACK5-ACK3-60	ACK5	ACK3	50	31	400	365	100	117	BCK32	0.64
ACK5-ACK4-23	ACK5	ACK4	50	39	100	65	70	87	BCK41	0.47
ACK5-ACK4-53	ACK5	ACK4	50	39	125	90	100	117	BCK41	0.82
ACK6-ACK1-32	ACK6	ACK1	64	19	150	115	65	99	BCK20	0.84
ACK6-ACK2-44	ACK6	ACK2	64	24	175	140	80	96	BCK25	0.70
ACK6-ACK2-79	ACK6	ACK2	64	24	200	165	115	131	BCK25	1.00
ACK6-ACK3-40	ACK6	ACK3	64	31	225	190	80	96	BCK32	0.75
ACK6-ACK3-75	ACK6	ACK3	64	31	250	215	115	131	BCK32	1.12
ACK6-ACK4-33	ACK6	ACK4	64	39	275	240	80	96	BCK41	0.80
ACK6-ACK4-68	ACK6	ACK4	64	39	300	265	115	131	BCK41	1.30
ACK6-ACK5-23	ACK6	ACK5	64	50	350	315	80	96	BCK53	0.90
ACK6-ACK5-58	ACK6	ACK5	64	50	400	365	115	131	BCK53	1.30
