特性
规格
预先动平衡设计，可以稳定加工精度。加工范围 Ø20 ~ Ø203
标准搪头皆有中心出水功能，搪头可正、反搪，有三种刀座搪孔范围可供选择
每只精搪头，皆包含1只标准刀片座 (BCK H#-1)在内，例 : H1-1, H2-1, H3-1…。其余尺寸之刀片座需另购
刀片为另购品

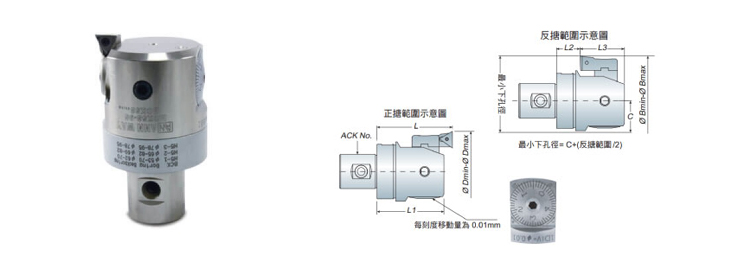

| 型号 | ACK No. | 刀片座 | 正搪范围ØD | 反搪范围 ØB | 重量(kg) | 刀片 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Range | L | L1 | Range | L2 | L3 | C | |||||
| BCK20 | 1 | BCK H1-1 | 20~26 | 32.5 | 29.5 | - | 10.5 | 19 | 10 | 0.07 | TP..0802 |
| BCK H1-2 | 25~31 | 30~31 | |||||||||
| BCK H1-3 | 30~36 | 30~36 | |||||||||
| BCK25 | 2 | BCK H2-1 | 25~33 | 35.5 | 32.5 | - | 11.5 | 21 | 12.5 | 0.12 | TP..0802 |
| BCK H2-2 | 32~40 | 36~40 | |||||||||
| BCK H2-3 | 39~47 | 39~47 | |||||||||
| BCK32 | 3 | BCK H3-1 | 32~42 | 40 | 35 | - | 10 | 25 | 16 | 0.21 | TP..0802 |
| BCK H3-2 | 41~51 | 46~51 | |||||||||
| BCK H3-3 | 50~60 | 50~60 | |||||||||
| BCK41 | 4 | BCK H4-1 | 41~54 | 47 | 43 | - | 14 | 29 | 20 | 0.40 | TC..1102 |
| BCK H4-2 | 50~63 | 53~63 | |||||||||
| BCK H4-3 | 61~74 | 61~74 | |||||||||
| BCK53 | 5 | BCK H5-1 | 53~70 | 57 | 53 | 62~70 | 19 | 34 | 25.5 | 1.10 | TC..1102 |
| BCK H5-2 | 65~82 | 65~82 | |||||||||
| BCK H5-3 | 78~95 | 78~95 | |||||||||
| BCK68 | 6 | BCK H6-1 | 68~100 | 71 | 67.2 | 80~100 | 22 | 45.2 | 32.5 | 1.74 | TC..1102 |
| BCK H6-2 | 94~126 | 94~126 | |||||||||
| BCK H6-3 | 118~150 | 118~150 | |||||||||
| BCK100 | 6 | BCK H6-1 | 100~153 | 71 | 67.2 | 112~153 | 22 | 45.2 | 45.5 | 2.46 | TC..1102 |
| BCK H6-2 | 126~179 | 126~179 | |||||||||
| BCK H6-3 | 150~203 | 150~203 | |||||||||
