ZACK搪孔系统 - ACK 搪孔刀杆 +ZACK 精搪头HSK 系列

在线咨询

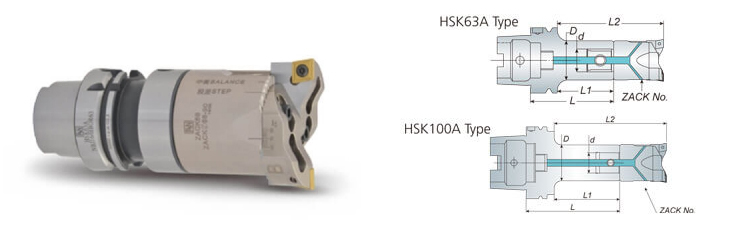

ZACK搪孔系统 - ACK 搪孔刀杆 +ZACK 精搪头-1.jpg

特性

规格

相关配件

ZACK20 ~ ZACK90 其搪孔范围为 : 20mm ~ 120mm

标准刀杆皆具中心出水功能

搪刀头和刀片皆为另购品

型号	D	d	L	L1	L2	ACK No.	搪孔范围	重量(kg)
HSK63A ACK1-080	19	11	80	54	92	ZACK20	20~26	0.81
HSK63A ACK2-090	24	14	90	64	109	ZACK25	25~33	0.87
HSK63A ACK3-100	31	18	100	74	124	ZACK32	32~42	1.07
HSK63A ACK3-130	31	18	130	104	154	ZACK32	32~42	1.30
HSK63A ACK4-090	39	22	90	64	129	ZACK41	41~54	1.18
HSK63A ACK4-120	39	22	120	94	159	ZACK41	41~54	1.50
HSK63A ACK5-080	50	28	80	54	124	ZACK53	53~70	1.07
HSK63A ACK5-110	50	28	110	84	154	ZACK53	53~70	1.80
HSK63A ACK6-065	64	36	65	39	119/129	ZACK68 ZACK90	68~90 90~120	1.18
HSK63A ACK6-080	64	36	80	54	134/144			1.50
HSK63A ACK6-110	64	36	110	84	164/174			2.30
HSK100A ACK1-105	19	11	105	42.5	80.5	ZACK20	20~26	2.50
HSK100A ACK2-115	24	14	115	71.5	116.5	ZACK25	25~33	2.60
HSK100A ACK3-125	31	18	125	82	132	ZACK32	32~42	2.80
HSK100A ACK4-120	39	22	120	77	142	ZACK41	41~54	3.00
HSK100A ACK4-180	39	22	180	137	202	ZACK41	41~54	3.50
HSK100A ACK5-110	50	28	110	67	137	ZACK53	53~70	3.30
HSK100A ACK5-185	50	28	185	142	212			4.40
HSK100A ACK5-230	50	28	230	187	257			5.00
HSK100A ACK6-095	64	36	95	52	132/142	ZACK68 ZACK90	68~90 90~122	3.40
HSK100A ACK6-170	64	36	185	128	208/218			5.30
HSK100A ACK6-230	64	36	230	187	267/277			6.70
