ADAPTER ACK 缩径接杆 + ZACK 粗搪头BT / NT 系列

在线咨询

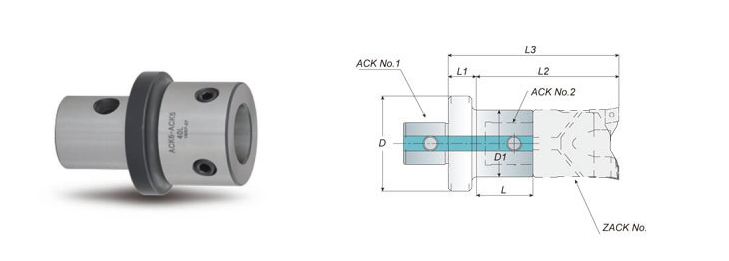

ADAPTER ACK 缩径接杆 + ZACK 粗搪头-2.jpg

特性

规格

相关配件

中心出水设计L2( 有效加工深 ) & L3 为装上搪头之参考值

型号	ACK No.1	ACK No.2	D	D1	L	L1	L2	L3	ZACK No.	重量 (kg)
ACK2-ACK1-22	ACK2	ACK1	24	19	22.5	13.5	60.5	74	ZACK20	0.10
ACK3-ACK1-27	ACK3	ACK1	31	19	27.5	13	65.5	78.5	ZACK20	0.14
ACK3-ACK2-24	ACK3	ACK2	31	24	24.5	10	69.5	79.5	ZACK25	0.16
ACK4-ACK1-42	ACK4	ACK1	39	19	42.5	15	80.5	95.5	ZACK20	0.25
ACK4-ACK2-39	ACK4	ACK2	39	24	39.5	12	84.5	96.5	ZACK25	0.28
ACK4-ACK3-35	ACK4	ACK3	39	31	35	12	85	97	ZACK32	0.32
ACK5-ACK1-37	ACK5	ACK1	50	19	37.5	20	75.5	95.5	ZACK20	0.38
ACK5-ACK2-34	ACK5	ACK2	50	24	34.5	17	79.5	96.5	ZACK25	0.40
ACK5-ACK2-64	ACK5	ACK2	50	24	64.5	17	109.5	126.5	ZACK25	0.51
ACK5-ACK3-30	ACK5	ACK3	50	31	30	17	80	97	ZACK32	0.54
ACK5-ACK3-60	ACK5	ACK3	50	31	60	17	110	127	ZACK32	0.64
ACK5-ACK4-23	ACK5	ACK4	50	39	23	17	88	105	ZACK41	0.47
ACK5-ACK4-53	ACK5	ACK4	50	39	53	17	118	135	ZACK41	0.82
ACK6-ACK1-32	ACK6	ACK1	64	19	32.5	34	70.5	104.5	ZACK20	0.84
ACK6-ACK2-44	ACK6	ACK2	64	24	44.5	16	89.5	105.5	ZACK25	0.70
ACK6-ACK2-79	ACK6	ACK2	64	24	79.5	16	124.5	140.5	ZACK25	1.00
ACK6-ACK3-40	ACK6	ACK3	64	31	40	16	90	106	ZACK32	0.75
ACK6-ACK3-75	ACK6	ACK3	64	31	75	16	125	141	ZACK32	1.12
ACK6-ACK4-33	ACK6	ACK4	64	39	33	16	98	114	ZACK41	0.80
ACK6-ACK4-68	ACK6	ACK4	64	39	68	16	133	149	ZACK41	1.30
ACK6-ACK5-23	ACK6	ACK5	64	50	23	16	93	109	ZACK53	0.90
ACK6-ACK5-58	ACK6	ACK5	64	50	58	16	128	144	ZACK53	1.30

Unit: mm
