特性
规格
角固式精密虎钳，适用於立 / 卧式综合铣切削加工中心机上使用
角固式半圆球可产生角固下锁之力，可消除钳口板上浮和工件倾斜
虎钳本台使用强而有力的球状石墨铸铁 FCD-60（80,000PSI）抗张力强，不易变形；本台滑动面均经高周波硬化热处理 HS65°以上，强化滑动面的耐磨性与精度；钳口均采 用 S50C 材质，再经渗碳热处理使其硬度达 HRC54°以上
虎钳拥有四种不同的夹持开口应用位置来供客户选择
独特防屑与排屑设计，防止铁屑进入虎钳内部并且容易排出虎钳内部，延长使用期限

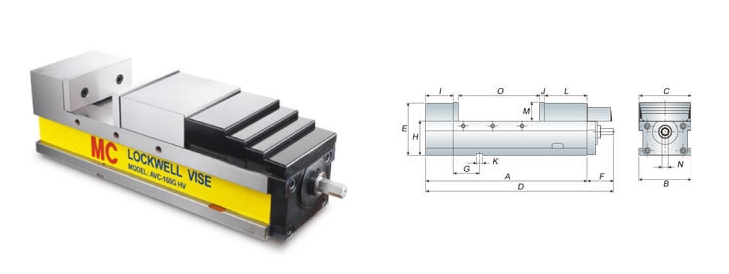

Dimensions for 4 Jaw Plate Positions
| 型号 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| AVC-130G | 455 | 131 | 130 | 545 | 147 | 90 | 55 | 95 | 70 | 15 |
| AVC-160G | 560 | 161 | 160 | 675 | 160 | 115 | 65 | 105 | 85 | 15 |
| AVC-200G | 580 | 201 | 200 | 708 | 170 | 128 | 85 | 110 | 90 | 18 |
| AVC-130HV | 455 | 131 | 130 | 545 | 147 | 90 | 55 | 95 | 70 | 15 |
| AVC-160HV | 560 | 161 | 160 | 675 | 160 | 115 | 65 | 105 | 85 | 15 |
| AVC-200HV | 580 | 201 | 200 | 708 | 170 | 128 | 85 | 110 | 90 | 18 |
Unit: mm
| 型号 | K | L | M | N | O | P1 | P2 | P3 | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|
| AVC-130G | 18 | 115 | 55 | 19 | 230 | 180~430 | 180~340 | 180~290 | 48 |
| AVC-160G | 18 | 130 | 58 | 19 | 250 | 240~545 | 240~435 | 240~395 | 68 |
| AVC-200G | 18 | 150 | 63 | 19 | 290 | 290~550 | 290~430 | 290~370 | 75 |
| AVC-130HV | 18 | 115 | 55 | 19 | 230 | 180~430 | 180~340 | 180~290 | 48 |
| AVC-160HV | 18 | 130 | 58 | 19 | 250 | 240~545 | 240~435 | 240~395 | 68 |
| AVC-200HV | 18 | 150 | 63 | 19 | 290 | 290~550 | 290~430 | 290~370 | 75 |
Unit: mm
