SLA 侧固端铣刀杆ABT 系列

在线咨询

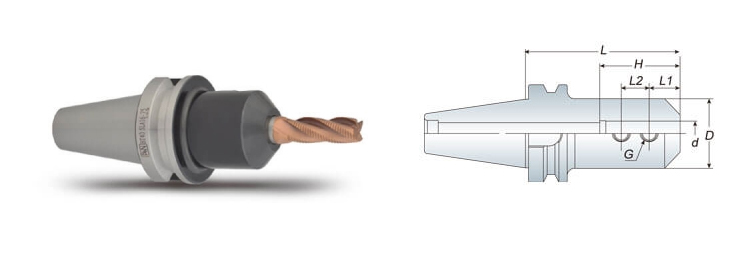

SLA 侧固端铣刀杆-1.jpg

特性

规格

适用于夹持直柄铣刀,可用在一般铣削加工

夹持铣刀之固定螺丝共 2 个

刀杆本身已装配固定螺丝

型号	d	D	L	L1	L2	H	G	重量(kg)
ABT40 SLA06-075/100	6	25	75/100	12	10	32	M6	1.30
ABT40 SLA08-075/100	8	28	75/100	14	12	36	M8	1.40
ABT40 SLA10-075/100	10	35	75/100	15	14	40	M10	1.50
ABT40 SLA12-075/100	12	40	75/100	20	16	45	M10	1.65
ABT40 SLA14-075/100	14	42	75/100	18	16	45	M10	1.75
ABT40 SLA16-075/100	16	45	75/100	20	18	50	M10	1.85
ABT40 SLA20-075/100	20	50	75/100	25	20	60	M12	2.00
ABT40 SLA25-075/100	25	55	75/100	25	22	65	M12	2.00
ABT40 SLA32-090	32	60	90	30	22	70	M16	2.00
ABT40 SLA40-105	40	80	105	30	22	80	M16	3.10
ABT40 SLA42-105	42	80	105	35	25	80	M20	3.10
ABT50 SLA06-105	6	25	105	12	10	32	M6	4.10
ABT50 SLA08-105	8	28	105	14	12	36	M8	4.10
ABT50 SLA10-105	10	35	105	15	14	40	M10	4.20
ABT50 SLA12-105	12	40	105	20	16	45	M10	4.35
ABT50 SLA14-105	14	42	105	18	16	45	M10	4.35
ABT50 SLA16-105	16	45	105	22	18	50	M10	4.45
ABT50 SLA20-105	20	50	105	25	20	60	M12	4.50
ABT50 SLA25-105	25	55	105	25	22	65	M12	4.60
ABT50 SLA32-105	32	60	105	30	22	70	M16	4.70
ABT50 SLA40-105	40	80	105	30	22	80	M16	5.40
ABT50 SLA42-105	42	80	105	35	25	80	M20	5.50
ABT50 SLA50.8-105	50.8	95	105	35	25	90	M20	6.00

Unit: mm
