特性
规格
附有夹头柄结构之设计，使得它更适于铣床及综合切削机且有更趋于完美之表现
精密的机械工学和坚固耐用的组成确保了耐力及精度
每支 APU 刀杆均附 1 支扳手

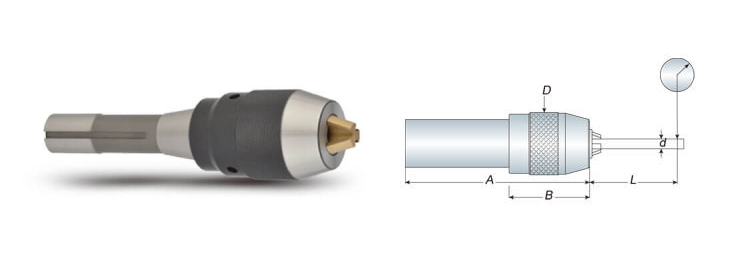

| 型号 | Code No. | 尺寸类型 | 夹持范围 | 锥度类型 | A | B | D | 板手 | 重量(kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | |||||||||
| R8 APU13 | 12613 | 13S | 0.3~13 | 1/64~1/2 | R8 | 182 | 81 | 50.5 | 12806 | 1.50 |
| R8 APU16 | 12614 | 16S | 3~16 | 1/8~5/8 | R8 | 188 | 85 | 57 | 12808 | 1.80 |
Unit: mm
Run Out inspection Table
| 尺寸类型 | d | L | Max. Run-Out |
|---|---|---|---|
| 3S | 1.5 | 30 | 0.05 |
| 3 | 30 | ||
| 6S | 3 | 35 | 0.05 |
| 4 | 35 | ||
| 6 | 35 | ||
| 8S | 4 | 35 | 0.05 |
| 6 | 35 | ||
| 8 | 50 | ||
| 10S | 5 | 35 | 0.05 |
| 6 | 35 | ||
| 10 | 58 | ||
| 13S | 6 | 55 | 0.05 |
| 10 | 55 | ||
| 13 | 75 | ||
| 16S | 6 | 55 | 0.05 |
| 10 | 55 | ||
| 16 | 80 |
Unit: mm
