EM 侧固端铣刀杆 ( 欧规 )BT / NT 系列

在线咨询

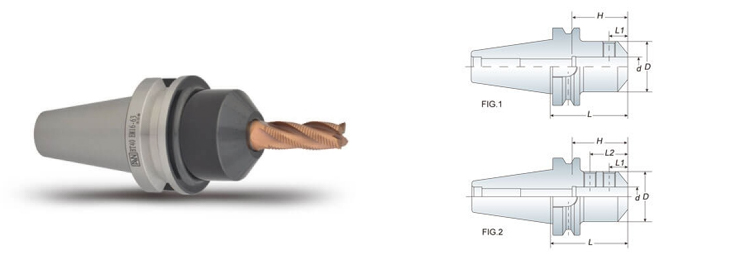

EM 侧固端铣刀杆 ( 欧规 )-1.jpg

特性

规格

适用于夹持直柄铣刀,可用在一般铣削加工

夹持铣刀之固定螺丝共 2 个

刀杆本身已装配固定螺丝

型号	FIG.	d	D	L	L1	L2	H	重量 (kg)
BT30 EM06-050	1	6	25	50	18	-	27	0.55
BT30 EM08-050	1	8	28	50	18	-	32	0.60
BT30 EM10-050	1	10	35	50	20	-	35	0.70
BT30 EM12-050	1	12	42	50	22.5	-	42	0.75
BT30 EM16-063	1	16	48	63	24	-	50	0.90
BT30 EM20-070	1	20	52	70	25	-	60	1.10
BT40 EM06-050	1	6	25	50	18	-	28	1.15
BT40 EM08-050	1	8	28	50	18	-	32	1.15
BT40 EM10-063	1	10	35	63	20	-	35	1.30
BT40 EM12-063	1	12	42	63	22.5	-	42	1.40
BT40 EM16-063	1	16	48	63	24	-	50	1.40
BT40 EM20-063	1	20	52	63	25	-	60	1.45
BT40 EM25-090	2	25	65	90	24	49	65	2.20
BT40 EM32-100	2	32	72	100	24	52	70	2.70
BT50 EM06-063	1	6	25	63	18	-	28	3.90
BT50 EM08-063	1	8	28	63	18	-	32	3.90
BT50 EM10-063	1	10	35	63	20	-	35	4.00
BT50 EM12-080	1	12	42	80	22.5	-	42	4.20
BT50 EM16-080	1	16	48	80	24	-	50	4.30
BT50 EM20-080	1	20	52	80	25	-	60	4.35
BT50 EM25-100	2	25	65	100	24	49	65	4.90
BT50 EM32-105	2	32	72	105	24	52	72	5.30
BT50 EM40-110	2	40	90	110	30	62	80	5.70

Unit: mm
