SLC 侧固端铣刀杆 - 端面出水型BT / NT 系列

在线咨询

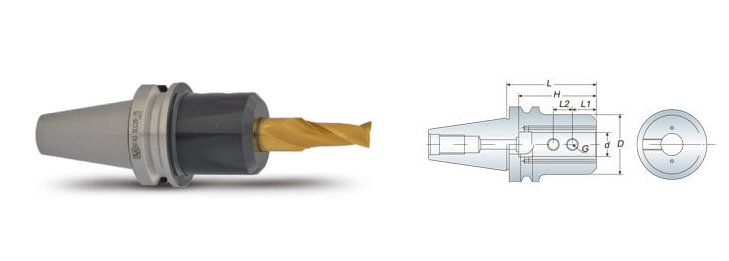

SLC 侧固端铣刀杆 - 端面出水型-1.jpg

特性

规格

适用於夹持直柄铣刀，可用在一般铣削加工

夹持铣刀之固定螺丝共 2 个

刀杆本身已装配固定螺丝

型号	d	D	L	L1	L2	H	G	重量 (kg)
BT40 SLC06-075	6	25	75	12	10	32	M6	1.20
BT40 SLC06-100	6	25	100	12	10	32	M6	1.30
BT40 SLC08-075	8	28	75	14	12	36	M8	1.25
BT40 SLC08-100	8	28	100	14	12	36	M8	1.40
BT40 SLC10-075	10	35	75	15	14	40	M10	1.35
BT40 SLC10-100	10	35	100	15	14	40	M10	1.50
BT40 SLC12-075	12	40	75	20	16	45	M10	1.45
BT40 SLC12-100	12	40	100	20	16	45	M10	1.65
BT40 SLC14-075	14	42	75	18	16	45	M10	1.50
BT40 SLC14-100	14	42	100	18	16	45	M10	1.75
BT40 SLC16-075	16	45	75	20	18	50	M10	1.50
BT40 SLC16-100	16	45	100	20	18	50	M10	1.85
BT40 SLC18-075	18	48	75	20	18	50	M12	1.60
BT40 SLC18-100	18	48	100	22	18	50	M12	1.90
BT40 SLC20-075	20	50	75	20	18	60	M12	1.60
BT40 SLC20-100	20	50	100	25	20	60	M12	2.00
BT40 SLC25-075	25	55	75	22	18	65	M12	1.60
BT40 SLC25-100	25	55	100	25	22	65	M12	2.00
BT40 SLC32-090	32	60	90	30	22	70	M16	2.00
BT40 SLC40-105	40	80	105	30	22	80	M16	3.10
BT40 SLC42-105	42	80	105	35	25	80	M20	3.10
BT50 SLC06-105	6	25	105	12	10	32	M6	4.10
BT50 SLC08-105	8	28	105	14	12	36	M8	4.10
BT50 SLC10-105	10	35	105	15	14	40	M10	4.20
BT50 SLC12-105	12	40	105	20	16	45	M10	4.35
BT50 SLC14-105	14	42	105	18	16	45	M10	4.35
BT50 SLC16-105	16	45	105	22	18	50	M10	4.45
BT50 SLC18-105	18	48	105	22	18	55	M10	4.50
BT50 SLC20-105	20	50	105	25	20	60	M12	4.50
BT50 SLC25-105	25	55	105	25	22	65	M12	4.60
BT50 SLC32-105	32	60	105	30	22	70	M16	4.70
BT50 SLC40-105	40	80	105	30	22	80	M16	5.40
BT50 SLC42-105	42	80	105	30	25	80	M20	5.50

Unit: mm
