ASK 高转速精密筒夹本体BT / NT 系列

在线咨询

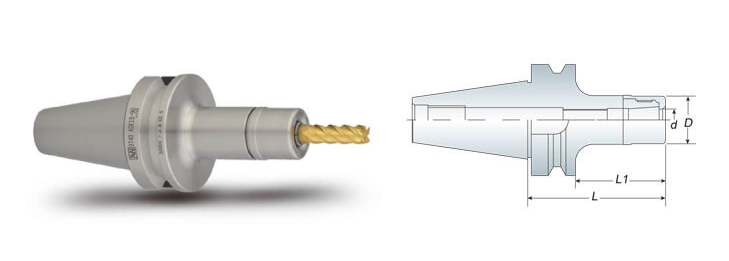

ASK 高转速精密筒夹本体-1.jpg

特性

规格

相关配件

需搭配使用整数筒夹及止水螺帽才有刀尖出水效果(请参考出水螺帽)

ASK 系列适用於高转速、高精密切削加工，切削效果佳

螺帽独特设计可降低高转速切削时的风阻及噪音并提升工作效能

欲达到切削效果佳，可搭配使用 AA 级筒夹

ASK 扳手为另购品

动平衡：30,000 r.p.m G2.5

型号	夹持范围 (d)	D	L1	L	重量 (kg)
BT30 ASK06-060	2~6	19.05	40	60	0.60
BT30 ASK06-090	2~6	19.05	70	90	0.60
BT30 ASK10-070	2~10	27	50	70	0.70
BT30 ASK10-090	2~10	27	70	90	0.80
BT30 ASK13-060	3~13	33	40	60	1.00
BT30 ASK13-075	3~13	33	55	75	1.10
BT30 ASK13-090	3~13	33	70	90	1.10
BT30 ASK16-060	3~16	40	40	60	0.70
BT30 ASK16-090	3~16	40	70	90	0.90
BT30 ASK16-120	3~16	40	100	120	1.10
BT30 ASK20-060	4~20	48	40	60	0.80
BT30 ASK25-085	6~25.4	54	65	85	1.20
BT40 ASK06-060	2~6	19.05	35	60	1.10
BT40 ASK06-090	2~6	19.05	65	90	1.30
BT40 ASK06-120	2~6	19.05	95	120	1.50
BT40 ASK10-060	2~10	27	35	60	1.20
BT40 ASK10-080	2~10	27	55	80	1.30
BT40 ASK10-090	2~10	27	65	90	1.35
BT40 ASK10-100	2~10	27	75	100	1.40
BT40 ASK10-120	2~10	27	95	120	1.50
BT40 ASK10-150	2~10	27	125	150	1.60
BT40 ASK13-060	3~13	33	35	60	1.20
BT40 ASK13-080	3~13	33	55	80	1.30
BT40 ASK13-090	3~13	33	65	90	1.40
BT40 ASK13-100	3~13	33	75	100	1.50
BT40 ASK13-120	3~13	33	95	120	1.60
BT40 ASK13-150	3~13	33	125	150	1.80
BT40 ASK16-060	3~16	40	25	60	1.30
BT40 ASK16-080	3~16	40	45	80	1.50
BT40 ASK16-090	3~16	40	55	90	1.55
BT40 ASK16-100	3~16	40	65	100	1.60
BT40 ASK16-120	3~16	40	85	120	1.90
BT40 ASK16-150	3~16	40	115	150	2.10
BT40 ASK20-060	4~20	48	25	60	1.30
BT40 ASK20-090	4~20	48	55	90	1.80
BT40 ASK20-120	4~20	48	85	120	2.40
BT40 ASK25-070	6~25.4	54	35	70	1.50
BT40 ASK25-090	6~25.4	54	55	90	1.90
BT40 ASK25-120	6~25.4	54	85	120	2.20

Unit: mm
