ABH 微调精搪刀杆SK 系列 DIN69871A

在线咨询

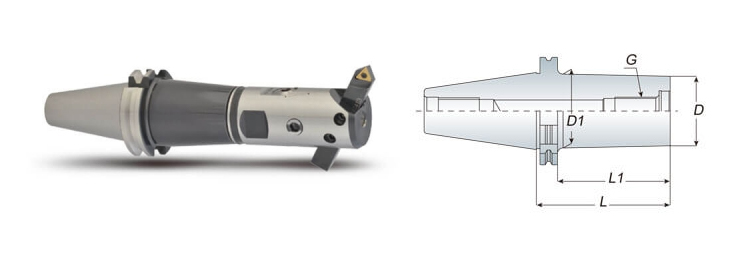

ABH 微调精搪刀杆-3-1.jpg

特性

规格

相关配件

ABH ( 粗 / 精搪头 ) / ABH-SB 精搪头为另购品

型号	搪孔范围		D	D1	L	L1	G	重量(kg)
型号	Min.	Max.	D	D1	L	L1	G	重量(kg)
SK40 ABH18-060	22	32	18	24	60	39	M10xP1.5	1.10
SK40 ABH18-100	22	32	18	24	100	79	M10xP1.5	1.20
SK40 ABH23-080	28	46	23	29	80	59	M12xP1.75	1.20
SK40 ABH23-120	28	46	23	29	120	99	M12xP1.75	1.40
SK40 ABH30-080	36	60	30	36	80	59	M16xP2.0	1.30
SK40 ABH30-130	36	60	30	36	130	109	M16xP2.0	1.50
SK40 ABH40-080	46	80	40	48	80	59	M18xP2.5	1.40
SK40 ABH40-150	46	80	40	48	150	129	M18xP2.5	1.80
SK40 ABH63-080	70	130	63	-	80	59	M25xP2.0	2.10
SK40 ABH63-150	70	130	63	-	150	129	M25xP2.0	2.80
SK50 ABH18-080	22	32	18	24	80	48	M10xP1.5	3.00
SK50 ABH18-120	22	32	18	24	120	88	M10xP1.5	3.20
SK50 ABH23-080	28	46	23	29	80	48	M12xP1.75	3.10
SK50 ABH23-120	28	46	23	29	120	88	M12xP1.75	3.40
SK50 ABH30-080	36	60	30	36	80	48	M16xP2.0	3.30
SK50 ABH30-130	36	60	30	36	130	98	M16xP2.0	3.60
SK50 ABH40-080	46	80	40	48	80	48	M18xP2.5	3.40
SK50 ABH40-150	46	80	40	48	150	118	M18xP2.5	4.40
SK50 ABH40-220	46	80	40	48	220	188	M18xP2.5	5.30
SK50 ABH63-080	70	130	63	-	80	48	M25xP2.0	4.00
SK50 ABH63-150	70	130	63	-	150	118	M25xP2.0	6.20
SK50 ABH63-230	70	130	63	-	230	198	M25xP2.0	7.90
SK50 ABH83-050	90	160	83	-	50	48	-	5.00
SK50 ABH83-130	90	160	83	-	130	98	-	5.80
SK50 ABH83-200	90	160	83	-	200	168	-	6.70

Unit: mm
