特性
规格
ACK19 ~ ACK90: 为出水型搪头
AA type (FIG.1) - 两刃同高 : 用于盲孔
AB type (FIG.2) - 两刃不同高 : 用于通孔
2 段平衡式切削 :
将刀片座分为一前 (B 刃 ) 一后 (A 刃 )，使AB Type 将比 AA Type 增加 2 倍的切削力.

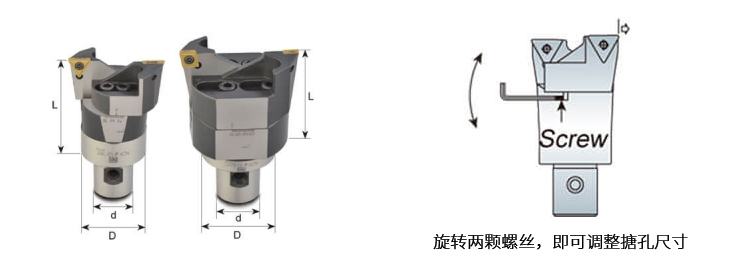

| 型号 | 搪孔范围 | d | D | L | 适用刀杆 | 重量 (kg) | |
|---|---|---|---|---|---|---|---|
| Min. | Max. | ||||||
| ACK19-C | 19 | 25 | 11 | 18 | 38 | ACK1 | 0.10 |
| ACK25-C | 25 | 33 | 14 | 20 | 45 | ACK2 | 0.20 |
| ACK32-C | 32 | 42 | 18 | 28 | 50 | ACK3 | 0.30 |
| ACK32-T | 32 | 42 | 18 | 28 | 50 | ACK3 | 0.30 |
| ACK40-C | 40 | 55 | 22 | 36 | 65 | ACK4 | 0.50 |
| ACK40-T | 40 | 55 | 22 | 36 | 65 | ACK4 | 0.50 |
| ACK52-C | 52 | 70 | 28 | 48 | 70 | ACK5 | 0.90 |
| ACK52-T | 52 | 70 | 28 | 48 | 70 | ACK5 | 0.90 |
| ACK68-C | 68 | 92 | 36 | 60 | 80 | ACK6 | 1.80 |
| ACK68-T | 68 | 92 | 36 | 60 | 80 | ACK6 | 1.80 |
| ACK90-C | 90 | 122 | 36 | 60 | 90 | ACK6 | 2.60 |
| ACK90-T | 90 | 122 | 36 | 60 | 90 | ACK6 | 2.60 |
Unit: mm
请于订购时，确认刃高为 AA 或 AB 型。例：ACK68 (AA-C)
