BSB 粗搪刀杆BT / NT 系列

在线咨询

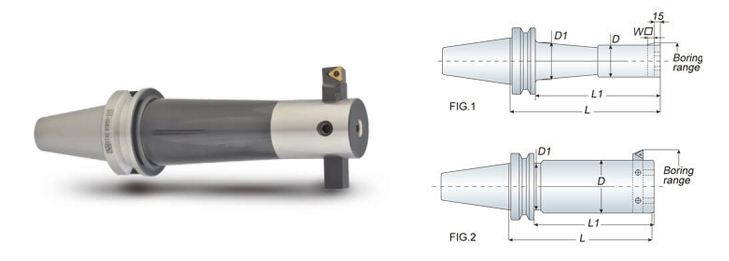

BSB 粗搪刀杆-3-1.jpg

特性

规格

相关配件

舍弃式搪刀架为另购品，内径搪孔角度需为 90°.

请于订购舍弃式搪刀架时，确认W □尺寸

型号	FIG.	搪孔范围		D	D1	L	L1	W □	重量 (kg)
型号	FIG.	Min.	Max.	D	D1	L	L1	W □	重量 (kg)
BT40 BSB025-135	1	25	38	20	24	135	110	8	1.40
BT40 BSB038-165	1	38	52	30	36	165	140	10	2.00
BT40 BSB050-165	1	50	65	40	48	165	140	13	2.80
BT40 BSB050-210	1	50	65	40	48	210	185	13	3.40
BT40 BSB062-165	1	62	90	50	56	165	140	16	3.20
BT40 BSB062-225	1	62	90	50	56	225	200	16	4.50
BT40 BSB072-165	2	72	110	60	60	165	140	19	4.40
BT40 BSB072-225	2	72	110	60	60	225	200	19	5.30
BT40 BSB090-165	2	90	125	75	75	165	140	19	5.10
BT40 BSB090-210	2	90	125	75	75	210	185	19	6.30
BT50 BSB025-135	1	25	38	20	24	135	100	8	4.20
BT50 BSB038-180	1	38	52	30	38	180	145	10	4.90
BT50 BSB038-230	1	38	52	30	38	230	195	10	5.30
BT50 BSB042-210	1	42	56	34	38	210	175	10	5.40
BT50 BSB042-240	1	42	56	34	38	240	205	10	5.60
BT50 BSB050-180	1	50	65	40	48	180	145	13	5.60
BT50 BSB050-240	1	50	65	40	48	240	205	13	6.10
BT50 BSB050-270	1	50	65	40	48	270	235	13	6.70
BT50 BSB050-300	1	50	65	40	48	300	265	13	7.20
BT50 BSB062-195	1	62	90	50	58	195	160	16	6.40
BT50 BSB062-240	1	62	90	50	58	240	205	16	7.50
BT50 BSB062-270	1	62	90	50	58	270	235	16	7.70
BT50 BSB062-300	1	62	90	50	58	300	265	16	8.00
BT50 BSB062-330	1	62	90	50	58	330	295	16	8.40
BT50 BSB072-195	1	72	110	60	68	195	160	19	8.00
BT50 BSB072-240	1	72	110	60	68	240	205	19	8.60
BT50 BSB072-285	1	72	110	60	68	285	250	19	9.60
BT50 BSB090-210	1	90	125	75	80	210	170	19	8.90
BT50 BSB090-250	1	90	125	75	80	250	215	19	10.80
BT50 BSB090-300	1	90	125	75	80	300	265	19	12.40
BT50 BSB105-195	2	105	160	90	80	195	160	25	9.50
BT50 BSB105-285	2	105	160	90	80	285	250	25	12.20
