BSB 粗搪刀杆BT / NT 系列

在线咨询

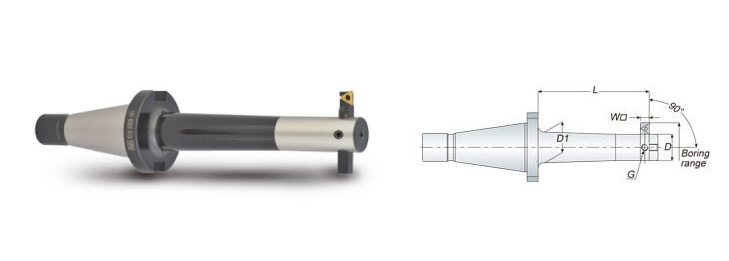

BSB 粗搪刀杆-2-1.jpg

特性

规格

相关配件

请于订购时，确认刀杆为英制或公制

舍弃式搪刀架为另购品，内径搪孔角度需为 90°.

请于订购舍弃式搪刀架时，确认W □尺寸

型号	搪孔范围		D	D1	L	W □	G	公/英制牙	重量 (kg)
型号	Min.	Max.	D	D1	L	W □	G	公/英制牙	重量 (kg)
NT40 BSB016-100	16	20	14	16	100	6	M06	5/8"-11 M16x2.0P	1.00
NT40 BSB016-100	16	20	14	16	100	6	M06		1.00
NT40 BSB020-120	20	25	16	19	120	6	M06		1.20
NT40 BSB025-135	25	38	20	24	135	8	M06		1.30
NT40 BSB030-165	30	42	24	28	165	8	M06		1.60
NT40 BSB038-180	38	52	30	36	180	10	M08		2.10
NT40 BSB042-210	42	56	34	38	210	10	M08		2.40
NT40 BSB050-180	50	65	40	48	180	13	M10		2.70
NT40 BSB050-240	50	65	40	48	240	13	M10		3.40
NT40 BSB062-195	62	90	50	58	195	16	M10		3.90
NT40 BSB062-270	62	90	50	58	270	16	M10		5.30
NT40 BSB072-195	72	110	60	68	195	19	M12		4.60
NT40 BSB072-285	72	110	60	68	285	19	M12		6.00
NT40 BSB090-210	90	125	75	-	210	19	M12		5.20
NT40 BSB090-300	90	125	75	-	300	19	M12		6.70
NT40 BSB105-195	105	160	90	-	195	25	M16		6.60
NT40 BSB105-285	105	160	90	-	285	25	M16		8.20
NT50 BSB016-100	16	20	14	16	100	6	M06	1"-8 M24x3.0P	3.00
NT50 BSB020-120	20	25	16	19	120	6	M06		3.10
NT50 BSB025-135	25	38	20	24	135	8	M06		4.00
NT50 BSB030-165	30	42	24	28	165	8	M06		4.10
NT50 BSB038-180	38	52	30	36	180	10	M08		4.30
NT50 BSB038-230	38	52	30	36	230	10	M08		4.50
NT50 BSB042-210	42	56	34	38	210	10	M08		4.60
NT50 BSB042-240	42	56	34	38	240	10	M08		4.80
NT50 BSB050-180	50	65	40	48	180	13	M10		4.90
NT50 BSB050-240	50	65	40	48	240	13	M10		5.60
NT50 BSB050-270	50	65	40	48	270	13	M10		5.90
NT50 BSB062-195	62	90	50	58	195	16	M10		5.40
NT50 BSB062-240	62	90	50	58	240	16	M10		6.20
NT50 BSB062-270	62	90	50	58	270	16	M10		6.60
NT50 BSB072-195	72	110	60	68	195	19	M12		7.00
NT50 BSB072-240	72	110	60	68	240	19	M12		7.50
NT50 BSB072-285	72	110	60	68	285	19	M12		9.20
NT50 BSB090-210	90	125	75	-	210	19	M12		9.70
NT50 BSB090-250	90	125	75	-	250	19	M12		11.60
NT50 BSB090-300	90	125	75	-	300	19	M12		11.30
NT50 BSB105-195	105	160	90	-	195	25	M16		8.50
NT50 BSB105-285	105	160	90	-	285	25	M16		11.40

Unit: mm
