ABH 微调精搪刀桿BT / NT 系列

在线咨询

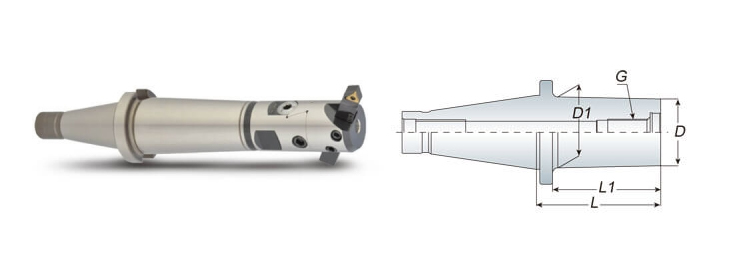

ABH 微调精搪刀桿-1.jpg

特性

规格

相关配件

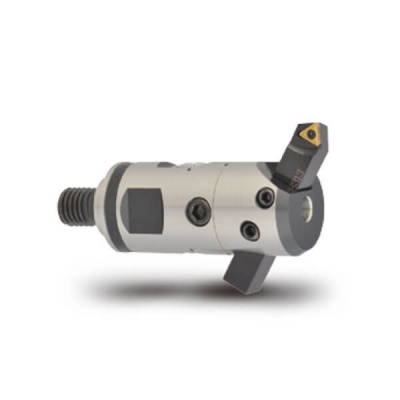

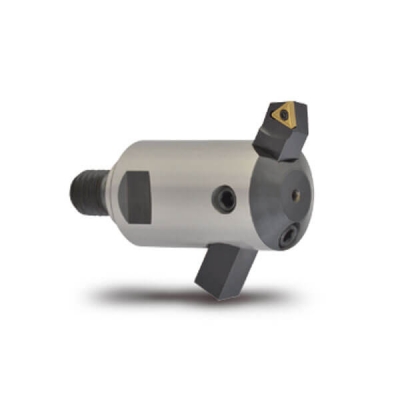

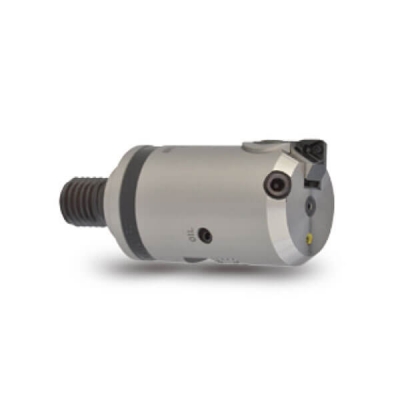

ABH ( 粗 / 精搪头 ) / ABH-SB 精搪头为另购品

请于订购时，确认刀杆为英制或公制

型号	搪孔范围		D	D1	L	L1	G	公/英制牙
型号	Min.	Max.	D	D1	L	L1	G	公/英制牙
NT40 ABH18-060	22	32	18	24	76	60	M10x1.5P	5/8"-11 M16x2.0P
NT40 ABH18-100	22	32	18	24	116	100	M10x1.5P
NT40 ABH23-080	28	46	23	29	96	80	M12x1.75P
NT40 ABH23-120	28	46	23	29	136	120	M12x1.75P
NT40 ABH30-080	36	60	30	36	96	80	M16x2.0P
NT40 ABH30-130	36	60	30	36	146	130	M16x2.0P
NT40 ABH40-080	46	80	40	48	96	80	M18x2.5P
NT40 ABH40-150	46	80	40	48	166	150	M18x2.5P
NT40 ABH63-080	70	130	63	63	96	80	M25x2.0P
NT40 ABH63-150	70	130	63	63	166	150	M25x2.0P
NT50 ABH18-060	22	32	18	24	96	60	M10x1.5P	1"-8 M24x3.0P
NT50 ABH18-100	22	32	18	24	136	100	M10x1.5P
NT50 ABH23-080	28	46	23	29	96	80	M12x1.75P
NT50 ABH23-120	28	46	23	29	136	120	M12x1.75P
NT50 ABH30-080	36	60	30	36	96	80	M16x2.0P
NT50 ABH30-130	36	60	30	36	146	130	M16x2.0P
NT50 ABH40-080	46	80	40	48	96	80	M18x2.5P
NT50 ABH40-150	46	80	40	48	166	150	M18x2.5P
NT50 ABH40-220	46	80	40	48	236	220	M18x2.5P
NT50 ABH63-080	70	130	63	68	96	80	M25x2.0P
NT50 ABH63-150	70	130	63	68	166	150	M25x2.0P
NT50 ABH63-230	70	130	63	68	246	230	M25x2.0P
