首页 > 产品目录 > 筒夹本体刀杆

ER-GB 攻牙筒夹BT / NT 系列

在线咨询

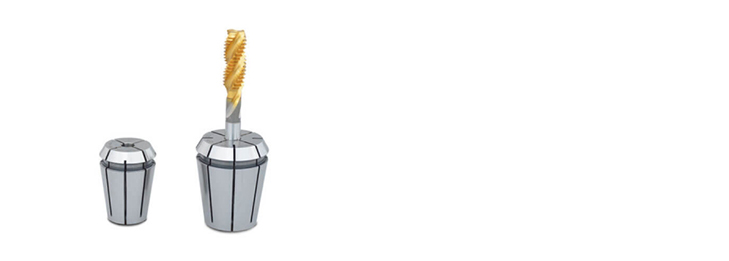

ER-GB 攻牙筒夹-1.jpg

特性

规格

请于订购时确认攻牙筒夹的柄径 (Ød) 和四角孔(SQ/ □ )

Ød (mm)	□ (mm)	ER16GB (approx. 0.03kgs/pc)				ER20GB (approx. 0.04kgs/pc)				ER25GB (approx. 0.07kgs/pc)
Ød (mm)	□ (mm)	JIS	ISO	DIN371	DIN376	JIS	ISO	DIN371	DIN376	JIS	ISO	DIN371	DIN376
4	3			M3.5				M3.5
4	3.2	M3				M3
4.5	3.4			M4	M6			M4	M6			M4	M6
5	4	M4	M5			M4	M5			M4	M5
5.5	4.5	M5				M5				M5
6	4.5	M6, W1/4				M6, W1/4				M6, W1/4
6	4.9			M5, M6	M8			M5, M6	M8			M5, M6	M8
6.1	5	W5/16				W5/16				W5/16
6.2	5	M8				M8				M8
7	5.5	M10, W3/8		M7	M10	M10, W3/8		M7	M10	M10, W3/8		M7	M10
8	6.2			M8	M11			M8	M11			M8	M11
8.5	6.5					M12				M12
9	7.1						M12				M12
10	8						M10	M10			M10	M10
10.5	8									M14
11	9												M14
12	9									W5/8			M16
12.5	10									M16	M16

Ød (mm)	□ (mm)	ER32GB (approx. 0.15kgs/pc)				ER40GB (approx. 0.27kgs/pc)
Ød (mm)	□ (mm)	JIS	ISO	DIN371	DIN376	JIS	ISO	DIN371	DIN376
4.5	3.4			M4	M6
5	4	M4	M5
5.5	4.5	M5
6	4.5	M6, W1/4				M6, W1/4
6	4.9			M5, M6				M5, M6
6.1	5	W5/16				W5/16
6.2	5	M8				M8
7	5.5	M10, W3/8		M7	M10	M10, W3/8		M7	M10
8	6.2			M8	M11			M8	M11
8.5	6.5	M12				M12
9	7.1		M12				M12
10	8		M10	M10			M10	M10
10.5	8	M14				M14
11	9				M14				M14
12	9	W5/8			M16	W5/8			M16
12.5	10	M16	M16			M16	M16
14	11	M18, W3/4, PT3/8			M18	M18, W3/4, PT3/8			M18
15	12	M20				M20
16	12				M20				M20
17	13	M22, W7/8				M22, W7/8
18	14.5								M22, M24
19	15					M24
20	15					M27, W1, PT5/8
20	16						M27, M30		M27
22	18								M30
